Prometheus blackbox export 安装配置

发表于 2023-09-26 上层目录 Tools ， Prometheus 阅读次数：

blackbox_exporter 是一个由 Prometheus 社区维护的项目，它允许用户通过 HTTP、HTTPS、DNS、TCP 和 ICMP 协议对服务进行“黑盒”方式的探测，以检测和监控网络协议的可用性和响应时间。

本文档以在 Kubernetes 中部署 blackbox_exporter 为例，演示其使用方法。

为了能够监控到 Kubernetes 集群内部的部分信息（如 api-server 的证书等），建议参考文档为其配置 RBAC 策略以使其能读取 kube-apiserver 相关资源，本文档中的配置示例基于此权限配置。Namespace 为 prometheus

Kubernetes 中部署 blackbox_export

创建 ConfigMap 以外部化 blackbox_export 配置

blackbox_export 基于配置文件运行，将其配置文件通过 Kubernetes 的 ConfiMap 存储，分离运行环境和配置，方便管理。

参考以下配置，创建 ConfigMap

apiVersion: v1
data:
  blackbox.yml: |-
    modules:
      http_2xx:
        prober: http
        timeout: 10s
        http:
          preferred_ip_protocol: "ip4" ##如果http监测是使用ipv4 ,需要配置。默认使用 IPv6
      tcp_connect:
        prober: tcp
kind: ConfigMap
metadata:
  name: blackbox-export-config
  namespace: prometheus

部署 blackbox_export

参考以下内容，创建 Deployment 和 Service，在此配置中，使用上面创建的 ConfigMap 作为 blackbox_export 的配置文件

apiVersion: apps/v1
kind: Deployment
metadata:
  name: prometheus-blackbox-export
  namespace: prometheus
  labels:
    app: prometheus-blackbox-export
spec:
  replicas: 1
  selector:
    matchLabels:
      app: prometheus-blackbox-export
  template:
    metadata:
      labels:
        app: prometheus-blackbox-export
    spec:
      containers:
        - name: prometheus-blackbox-export
          image: bitnami/blackbox-exporter
          args:
            - "--config.file=/etc/blackbox/blackbox.yml"
          ports:
            - containerPort: 9115
          resources:
            requests:
              cpu: 500m
              memory: 500M
            limits:
              cpu: 1
              memory: 1Gi
          volumeMounts:
            - name: blackbox-config-volume
              mountPath: /etc/blackbox/
      volumes:
        - name: blackbox-config-volume
          configMap:
            defaultMode: 420
            name: blackbox-export-config
---
apiVersion: v1
kind: Service
metadata:
  name: blackbox-service
  namespace: prometheus
spec:
  ports:
    - name: blackbox-port
      port: 9115
      protocol: TCP
      targetPort: 9115
  selector:
    app: prometheus-blackbox-export

部署成功后，从 prometheus 的 Namespace 中测试访问 blackbox_export 的 Endpoint blackbox-service:9115，如果是在其他 Namespace，可以使用 Endpoint blackbox-service.prometheus.svc.cluster.local:9115。如果集群的域名不是 cluster.local，修改为实际值。


prometheus-7589d5bbdd-xdjwt:~# curl -v blackbox-service:9115
*   Trying 10.111.137.0:9115...
* Connected to blackbox-service (10.111.137.0) port 9115 (#0)
> GET / HTTP/1.1
> Host: blackbox-service:9115
> User-Agent: curl/8.0.1
> Accept: */*
>
< HTTP/1.1 200 OK
< Content-Type: text/html
< Date: Tue, 26 Sep 2023 09:11:25 GMT
< Content-Length: 544
<
<html>
    <head><title>Blackbox Exporter</title></head>
    <body>
    <h1>Blackbox Exporter</h1>
    <p><a href="probe?target=prometheus.io&module=http_2xx">Probe prometheus.io for http_2xx</a></p>
    <p><a href="probe?target=prometheus.io&module=http_2xx&debug=true">Debug probe prometheus.io for http_2xx</a></p>
    <p><a href="metrics">Metrics</a></p>
    <p><a href="config">Configuration</a></p>
    <h2>Recent Probes</h2>
    <table border='1'><tr><th>Module</th><th>Target</th><th>Result</th><th>Debug</th></table></body>
* Connection #0 to host blackbox-service left intact
    </html>

Prometheus 读取 blackbox_exporter 数据

在 Prometheus 配置中添加以下内容，使 Prometheus 抓取 black_exporter 的监控数据

- job_name: 'blackbox_http_2xx'
    scrape_interval: 60s
    metrics_path: /probe
    params:
      module: [http_2xx]  # Look for a HTTP 200 response.
    static_configs:
        - targets:
          - http://www.google.com:5000/
    relabel_configs:
        - source_labels: [__address__]
          target_label: __param_target
        - source_labels: [__param_target]
          target_label: instance
        - target_label: __address__
          replacement: blackbox-service.prometheus.svc.cluster.local:9115

部署完成后，观察过 Prometheus 的 Target，正常情况下可以看到监控目标的状态。

使用示例

使用 blackbox_exporter 和 Prometheus 监控 Kubernetes API Server 的 Endpoint

本示例演示使用 blackbox_exporter 和 Prometheus 监控 Kubernetes API Server 的 Endpoint，Kubernetes 集群默认的域为 cluster.local，本示例中的 Kubernetes 集群使用默认域。Kubernetes 集群中和 kube-apiserver 的通信一般都是使用 HTTPS，因此在使用 blackbox_exporter 监控时需要指定使用 HTTPS 请求 kube-apiserver，同时可以达到监控 kube-apiserver HTTPS 证书的目的。

使用 kubeadmin 初始化的集群默认使用自签名的证书，客户端使用 HTTPS 访问时需要提供 CA 证书。以下 blackbox_exporter 配置中，模块 http_k8s_cluster 配置了必须使用 HTTPS 请求 Endpoint，并且配置了 CA 路径

modules:
  http_2xx:
    prober: http
    timeout: 10s
    http:
      preferred_ip_protocol: "ip4" ##如果http监测是使用ipv4 就要写上
  tcp_connect:
    prober: tcp
  http_k8s_cluster:
    prober: http
    timeout: 5s
    http:
      method: GET
      fail_if_ssl: false
      fail_if_not_ssl: true
      valid_status_codes: [200, 403]
      tls_config:
        ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
        insecure_skip_verify: false

在 Prometheus 配置中添加以下 Target，用于监控 kube-apiserver 的 Endpoint https://kubernetes.default.svc.cluster.local

- job_name: 'blackbox_http_k8s_cluster'
    scrape_interval: 60s
    metrics_path: /probe
    params:
      module: [http_k8s_cluster]  # Look for a HTTP 200 response.
    static_configs:
        - targets:
          - https://kubernetes.default.svc.cluster.local
    relabel_configs:
        - source_labels: [__address__]
          target_label: __param_target
        - source_labels: [__param_target]
          target_label: instance
        - target_label: __address__
          replacement: blackbox-service.prometheus.svc.cluster.local:9115

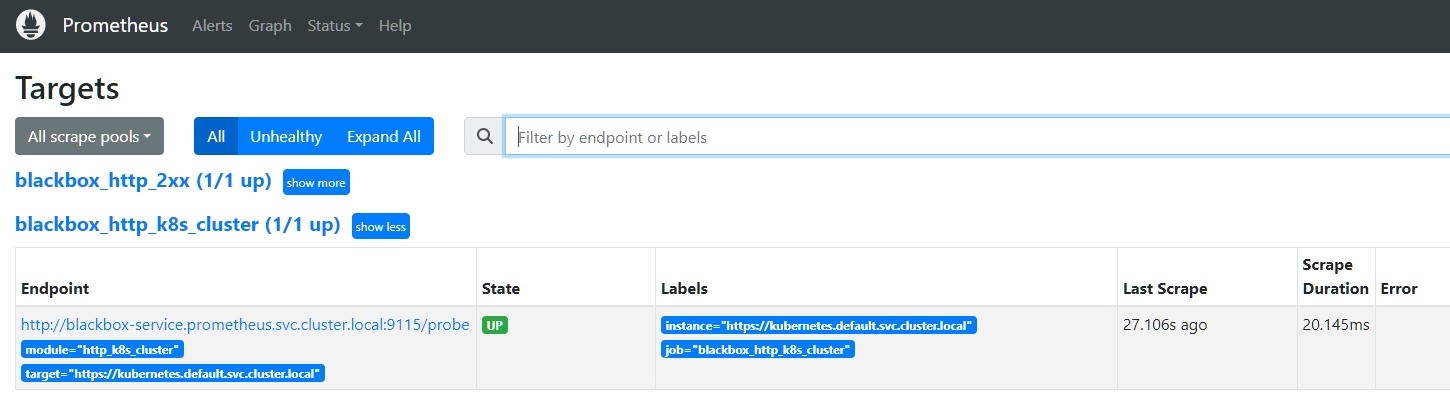

配置成功后，观察 Prometheus 中的 Targets，可以看到 Targets 状态

监控 HTTPS 类型的 Endpoints 的证书过期时间

假如在 blackbox_exporter 配置了 prober 为 http 类型的 module，当在 Prometheus 中配置的 targets 的请求协议使用 https 时，blackbox_exporter 提供了关于证书的监控指标。配置示例可以参考使用 blackbox_exporter 和 Prometheus 监控 Kubernetes API Server 的 Endpoint

probe_ssl_earliest_cert_expiry 指标显示了证书链中最早到期的证书的过期时间。其值是一个 Unix 时间戳，表示证书的过期日期和时间。

如果要计算证书剩余的有效天数，可以使用以下表达式计算

(probe_ssl_earliest_cert_expiry - time()) / 86400
