Linux File System 及存储系统简介

发表于 2025-01-31 上层目录 Linux 阅读次数：

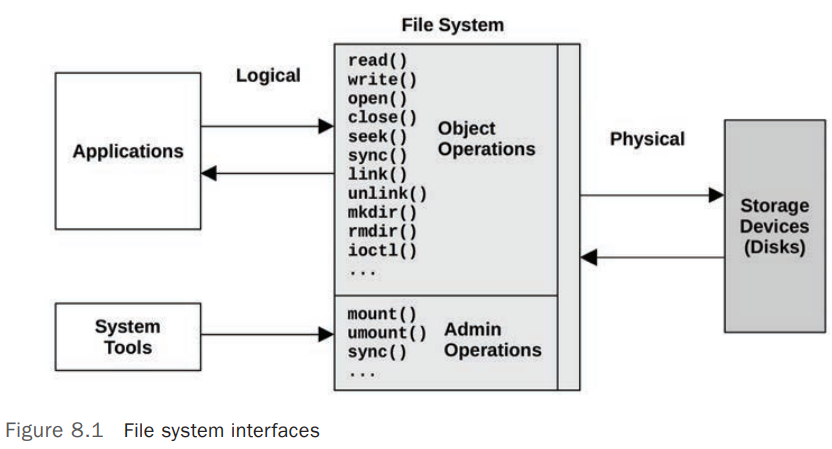

Linux 中典型的文件系统模型（以接口形式）如下图： ^[1]

File System Cache

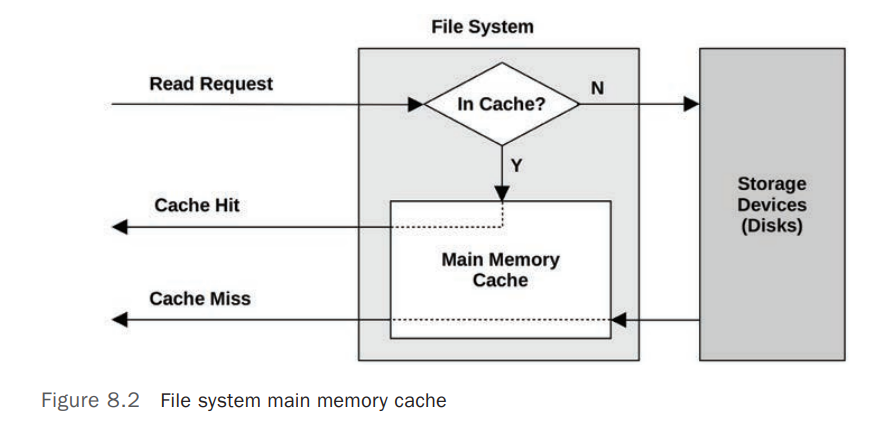

典型的 File System Cache 模型如下图:

因为文件系统缓存（File System Cache）的存在，在统计 Applications 的读写请求延迟（IO Latency）时，要注意区分分析的统计数据是 文件系统（File System）的延迟（Request Latency） 还是 物理存储设备（Physical Device）的延迟 。

OS 通常提供的 IO 统计数据是 存储设备级别（Disk Device-level） ，而不是 文件系统级别（File System Level） ，但是大多数情况下，影响 Application 性能的通常是 File System 级别的延迟（Latency），而不是物理存储设备（Physical Device）级别的延迟。比如 File System 对 Application 的写操作（Write Operations）会进行缓存（Buffers），缓存成功后立即向 Application 返回写成功的响应，文件系统会在后台定期的将 Buffer 里面的内容刷新（Write-back, 写回）回磁盘设备，这个写回操作会导致磁盘设备出现较高或者突发（Burstable）的 Disk IO Latency，从 Disk Device-level 统计数据来看，这可能是个问题，但是，Application 并不需要等待此时的写回操作，此时的 Disk Device-level IO Latency 对 Application 无任何的性能影响。

File System 通常使用 Main Memory（RAM）作为缓存（Cache）介质来提高性能 ，Cache 的处理过程对 Applications 来说是透明的。

OS 中 File System 涉及到的相关 Cache 如下表：

Cache	Example
`Page cache`	Operating system page cache
`File system primary cache`	ZFS ARC
`File system secondary cache`	ZFS L2ARC
`Directory cache`	`dentry cache`
`inode cache`	`inode cache`
`Device cache`	ZFS vdev
`Block device cache`	Buffer cache

Prefetch

文件系统预取（File System Prefetch） 是 Linux 内核的一种优化机制，用于 提前加载 可能会被访问的文件或数据到内存，以提高 读取性能 和 系统响应速度 。

当程序读取文件时，Linux 内核可能会：

提前读取相邻的数据块，即顺序预取（Read-Ahead） 。
基于访问模式预测未来的数据请求，即智能预取（Adaptive Readahead） 。
结合缓存管理（Page Cache）减少磁盘 I/O，提高性能

Linux 文件系统预取主要依赖于以下几种机制：

Page Cache（页缓存） 。Linux 通过 Page Cache 缓存已经读取的数据，以 减少磁盘 I/O，提高性能 。
- 当进程请求读取文件时，内核会先检查 Page Cache，如果数据已存在，则直接返回，避免磁盘读取。
- 如果数据不在缓存中，Linux 会从磁盘加载数据，并存入 Page Cache，方便后续访问。
Read-Ahead（预读机制） 是 Linux 预取的核心机制之一，它会 提前加载文件数据，减少未来读取时的磁盘 I/O 。
- 当应用程序顺序读取文件时，Linux 会自动预取更多的数据，提高性能。
- Linux 预取大小 动态调整 ，如果发现访问是顺序的，会增加预取数据量。
Readahead 调优参数 。Linux 通过 /sys/class/bdi/ 目录下的参数进行 Read-Ahead 调优
- /sys/class/bdi/default/read_ahead_kb 这个值通常默认为 128 KB 或 256 KB，表示内核每次读取至少 128 KB 以优化性能。
- echo 1024 > /sys/class/bdi/default/read_ahead_kb 设置为 1024 KB（1MB），适用于 大文件顺序读取 。
- Fadvise 和 Madvise 提示 。Linux 提供了 posix_fadvise() 和 madvise() ，让应用程序 主动提示内核 预取策略
  - posix_fadvise(fd, offset, len, POSIX_FADV_WILLNEED) 提示内核： 这个文件很快会被读取，可以提前加载进 Page Cache 。
  - posix_fadvise(fd, offset, len, POSIX_FADV_SEQUENTIAL) 告诉内核： 文件是顺序读取的，可以增大 Read-Ahead 。
Prefetching Daemon（预取守护进程）

查看和设置当前 Read-Ahead 的值，单位为 Block，一般为 512B

# lsblk
NAME   MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda      8:0    0  9.1T  0 disk
├─sda1   8:1    0    1M  0 part
├─sda2   8:2    0    1G  0 part /boot
├─sda3   8:3    0   32G  0 part [SWAP]
└─sda4   8:4    0  9.1T  0 part /

# blockdev --getra /dev/sda
256

# blockdev --setra 512 /dev/sda

# blockdev --getra /dev/sda
512

Write-Back Caching

Write-Back Caching 通常用于文件系统 写缓存（Write Cache、Buffer） ，在 Application 需要写入内容时，文件系统将数据写入 Main Memory 就算成功，文件系统随后再将内容（Dirty Data）异步（Asynchronous）写入（Flushing）磁盘（Disk），通过此过程来 提高文件系统写入性能

在文件系统使用 Write-Back Caching 的情况下，假如应用程序发布（Issue）了写请求（Write Requests），Kernel 将内容写入 Main Memory 后便向 Application 返回了写入成功的响应，假设此时系统断电，因为缓存中的内容（Dirty Data）并未写入（Flushing）磁盘（Disk），会导致 RAM 中的内容丢失，出现文件不一致的情况，为了平衡性能（Performance）和可靠性（Reliability），File System 会默认使用 Write-Back Caching，同时提供 同步写（Synchronous Write）选项来跳过 Write-Back Caching，直接将数据写入磁盘（Disk/Persistent Storage Device）

Synchronous Write

Synchronous Write（同步写入） 只有当数据完全写入 Persistent Storage Device（持久化存储设备）后才算写入完成，包括任何的 File System Metadata 的变更。它比 Asynchronous Writes（Write-Back Caching）慢，因为需要额外的 Disk Device IO Latency 以及 File System Metadata 变更导致的 IO，Synchronous Write 通常应用在对数据一致性要求较高的应用中，如 Database Log Writers.

Raw IO

Raw IO 直接向存储设备发送请求，完全绕过了文件系统，通常在 Database 场景中较为常见，因为数据库软件可以比文件系统更好的管理和缓存他们的数据，缺点是其增加了软件的复杂度和管理的复杂度。

存储设备接口

在计算机存储领域，SCSI、SAS、ATA、SATA、FC 和 NVMe 是常见的存储接口标准。以下是对这些接口的简要介绍和比较：

接口类型	传输方式	最大传输速率	特点说明	应用场景
`ATA（Advanced Technology Attachment）` 也称为 `IDE`、`PATA`	并行	133 MB/s	是一种并行接口标准，主要用于连接存储设备。由于传输速度和性能的限制，ATA 已逐渐被 SATA 所取代。	个人电脑（已被淘汰）
`SATA（Serial ATA）`	串行	6 Gbps	SATA 是 ATA 的串行版本，旨在提高传输速度和效率。它采用串行通信方式，具有更高的传输速率和更长的电缆长度。传输速度高，支持热插拔，广泛应用于个人电脑和低端服务器。	个人电脑、低端服务器
`SCSI（Small Computer System Interface）`	并行	320 MB/s	最初用于连接计算机与硬盘、光驱等外部设备。它支持多设备连接，具有较高的传输速度和可靠性。支持多任务处理，系统占用率低，适用于服务器等高端应用场景。	服务器、高端存储
`SAS（Serial Attached SCSI）`	串行	12 Gbps	SAS 是 SCSI 的串行版本，旨在提高传输速度和扩展性。它采用串行通信方式，支持更高的传输速率，并向下兼容 SATA 设备。传输速度高，支持热插拔，适用于企业级存储系统。SAS 控制器可以直接控制 SATA 硬盘，但 SATA 控制器无法控制 SAS 硬盘。	企业级存储
`FC（Fibre Channel）`	串行	16 Gbps	FC 是一种高速网络技术，最初用于连接大型存储系统。它支持高带宽和低延迟，常用于存储区域网络（SAN）。传输速度高，可靠性强，适用于大型企业级存储环境。	存储区域网络
`NVMe`	串行	32 Gbps（PCIe 4.0 x4）	NVMe 是为固态硬盘（SSD）设计的高速接口协议，旨在充分利用 NAND 闪存的性能优势。它通过 PCIe 总线直接与 CPU 通信，提供低延迟和高并发性。传输速度极高，延迟低，适用于高性能存储需求。	高性能存储

Observability Tools

在基于 Linux 的系统中，可以使用以下工具来观察存储设备（磁盘）I/O 的性能统计数据

Tool	Description	Examples
`iostat`	存储设备（磁盘）上的 IO 统计数据及 CPU 使用率
`sar -b`	文件系统层（VFS）的 IO 统计数据	`sar` 命令使用参考
`sar -d`	物理磁盘（存储设备）层上的 IO 统计数据	`sar` 命令使用参考

iostat

iostat 查看系统上的存储设备及分区的 IO 使用情况，常用选项及输出指标说明请参考 man iostat

# iostat -h -p -x 1
Linux 3.10.0-1160.36.2.el7.x86_64 (qz1-aws-flutter-api2) 	02/14/2025 	_x86_64_	(32 CPU)

avg-cpu:  %user   %nice %system %iowait  %steal   %idle
           9.36    0.00    3.15    0.00    0.03   87.46

Device:         rrqm/s   wrqm/s     r/s     w/s    rkB/s    wkB/s avgrq-sz avgqu-sz   await r_await w_await  svctm  %util
nvme0n1
                  0.00     0.18    0.02    3.25     0.50   124.24    76.37     0.00    0.90    0.62    0.90   0.85   0.28
nvme0n1p1
                  0.00     0.18    0.02    3.25     0.50   124.24    76.37     0.00    0.90    0.62    0.90   0.85   0.28

参考链接|Bibliography

Systems Performance: Enterprise and the Cloud v2

脚注

1.Systems Performance: Enterprise and the Cloud v2 #8.2.1 File System Interfaces ↩
